Fabriquée par la Société Dezhou Guanlu, la machine de forage et d'alésage trou pronfond(CNC) adopte le dégagement des copeaux du type intérieur(BTA) et peut réaliser les trous de Φ30mm à 100mm. notre machine de forage et d'alésage trou pronfond(CNC) peut réaliser le forage, l'alésage et le moletage. La présente série(CNC) des machines de forage et d'alésage trou pronfond(CNC) est largement applicable dans l'industrie d'usinage des trous de l'arbre principal des cylindres hydrauliques de tout type pour les engins et les tours d'usinage, le trou cylindrique à air, ainsi du cylindre à huile de forme spéciale, l'acier de l'équipement de mine de charbon, la tuyauterie de chaudière haute pression, et le domaine pétrolier et militaire, etc.

Précision d'usinage de machine de forage et d'alésage trou profond (CNC):

Usinage de trou: Précision de diamètre de trou est de IT9-IT11, la rugosité est de Ra6.3~Ra12.5um

Trou d'alésage brut: Précision de diamètre de trou est de IT8-IT9, la rugosité est de Ra3.2~Ra6.3um

Trou d'alésage soigné: Précision de diamètre de trou est de IT7-IT9, la rugosité est de Ra1.6~Ra3.2um

Trou de moletage: Précision de diamètre de trou est de IT6-IT7, la rugosité est de Ra0.4~Ra0.8um

Linéarité du trou: Inférieur à 0.5mm pour chaque mètre

Tendue du diamètre du trou foré: 30mm~120mm

Le diamètre du trou d'alésage: 40mm-1200mm (type différent)

La profondeur maximale du forage est: 18m

La machine de forage et d'alésage trou profond (CNC) est dotée d'une bonne rigidité et une haute précision. L'étendue de vitesse de l'arbre principal est large. L'entraînement du système d'alimentation se réalise par le servo-moteur électrique CA qui peut satisfaire les besoins de l'usinage du trou profond de type divers. L'appareil de serrage de l'alimentateur d'huile et l'appreil de serrage des pièces à usiner sont dotés du système hydraulique avec valeur de pression ajustable en donnant une haute fiabilité et sécurité.

Nous pouvons également fabriquer la machine suivant la demande du client pour longueurs différentes et les options CNC.

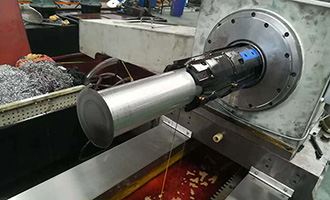

La machine de forage et d'alésage trou profond est à l''usinage des trous profonds sur les pièces cylindriques. La machine peut réaliser le forage des trous profonds, mais aussi l'alésage des pièces, ainsi du motelage et l'usinage des pièces enveloppées. Le dégagement des copeaux est du type interne (BTA), c'est à dire le liquide réfrigérant arrive aux parties qui nécessitent le forage et l'alésage à travers d'alimentateur d'huile. Les copeaux et le liquide réfrigérant retournent à la boîte d'huile et à la trémie du dégagement des copeaux en réalisant l'usinage des trous profonds.

La machine est constituée par les parties suivantes: le corps de la machine, la poupée, le corps de mandrin, l'alimentateur d'huile, système d'alimentation pour plaque de support, le châssis, le support de porte-alésoir, le support de fixation de porte-alésoir, le système de refrodissement, le système électrique, le système hydraulique, le dispositif du dégagement des copeaux, etc.

Equipé des boutons poussoirs, le taleau de commande se trouve à la partie frontale de la machine qui est doté d'une flexibilité de manipulation. L'appareil de serrage de l'alimentateur d'huile et les pièces à usiner sont munis des dispositifs hydrauliques avec la pression ajustable. La valeur de pression s'affiche sur le tableau de commande avec une haute fiabilité et sécurité. L'arbre principal de l'alimentateur d'huile et l'arbre principal de la machine sont dotés d'une concentricité et une haute précision de rotation; une facilitation de remplacement de la bague de guidage avec une certaine universalité.

Procédure d'usinage: Au début d'usinage, l'alimentation est orientée par le vis mère de l'axe Z de la bague de guidage à l'intérieur de l'alimentateur d'huile, lors des outils d'usinage entrent dans les pièces à usiner, l'usinage par fraisage se réalise à travers de l'auto-guidage. Les copeaux et l'huile de fraisage s'évacuent automatiquement dans la boîte de collection des copeaux.
