Machine de forage trou profond à trois coordonnées type gundrill économique

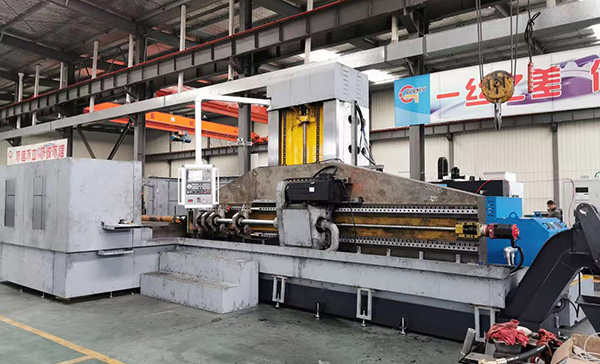

Machine de forage trou profond ZKB2103A est un tour de forage trou profond à trois coordonnées type gundrill économique ZKB2103A. Cette machine est applicable pour l'usinage par forage des trous à coordonnée unique, coordonnées double et trois coordonnées. Cette machine est applicable pour l'usinage des pièces en forme rectangulaire, hétérotype ou forme ronde avec plusieurs trous. Pour les trous qui ont les même diamètres, le serrage se réalise par une seule fois avec une haute efficacité et une manipulation facile.

Rectitude: 1mm/1000mm (tous les 1000mm, la tolérance de 1 mm)

Rugosité: Ra0.8~3.2um

Deep précision du diamètre du trou: IT7~IT11

1. Les pièces à usiner seront fixées sur le plate-forme de travail.

2. Démarrage de bague de guidage du support de guidage qui est sous commande du système.

3. Démarrage des pompes à haute pression du système de refroidissement.

4. Démarrage de boîte de tige de forage qui entraîne la rotation du foret.

5. L'entraînement de l'alimentation du foret se réalise à travers du système d'alimentation de l'axe Z.

6. Après le forage sur les positions prévues, le foret sera retiré, le refroidissement sera arrêté et la bague de guidage étanche sera désserrée.

7. Les axes X, Y se déplacent vers les positions prochaines de forage, on répète les procédés 2-7.

Corps de machine

Boîte de tige de forage

Système d'alimentation(Axe Z)

Système de refroidissement

Dispositif de contrôle de température de carburant

Dispositif du dégagement automatique des copeaux

Etabli(axe Y) et plate-forme T

Système de lubrification centrale

Système du contrôle du freinage à air

Système support de guidage

Système du support de tige de forage

Système de contrôle CNC

Papier de filtration de boîte de carburant

Vanne de trop plein
