Machine de forage trou profond type gundrill ZSK2103AX300mm

Accueil » Nos produits » Machine de forage 3/4 » Machine de forage trou profond type gundrill ZSK2103AX300mm

Enviar mensaje

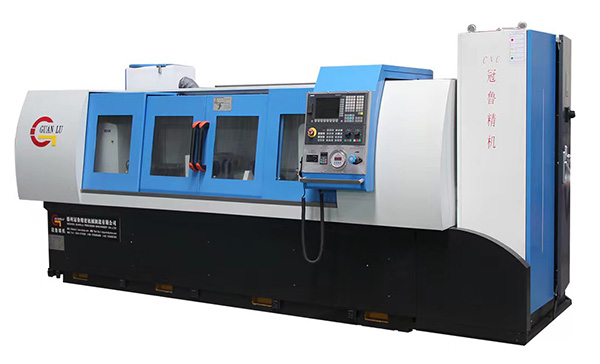

Machine de forage trou profond type gundrill ZSK2103AX300mm

Machine de forage trou profond type gundrill

Machine de forage trou profond type gundrill ZSK2103AX300mm est applicable pour l'usinage des trous profonds sur les matériaux divers. Le diamètre et la profondeur du trou seront déterminés par le client.

Diamètre du trou: 3mm -30mm

Profondeur du trou profond 300mm

Système CNC: GSK of China

Protection complète, machine de refroidissement d'huile, machine d'évacuation automatique des copeaux, système de lubrification automatique.

Procédés d'usinage trou profond sur les pièces à usiner

1. Fixer la pièce à usiner sur des outils de serrage.

2. Démarrage de bague de guidage du support de guidage qui est sous commande du système.

3. Démarrage des pompes à haute pression du système de refroidissement.

4. Démarrage de boîte de tige de forage qui entraîne la rotation du foret.

5. L'entraînement de l'alimentation du foret se réalise à travers du système d'alimentation de l'axe Z.

6. Après le forage sur les positions prévues, le foret sera retiré, le refroidissement sera arrêté et la bague de guidage étanche sera désserrée.

Procédés 2-6, commande CNC

Paramètres principaux de la machine

Spécifications				Paramètres	Remarques
Etendue de travail	Diamètre du trou foré			Φ3~Φ30mm
	Profondeur maximale			300mm
	Axe Z	Vitesse de déplacement rapide		3000mm/min
		Vitesse d’alimentation		5~500mm/min	Variation continue
		Torque du moteur de alimentation		7Nm
	Plage de vitesse de rotation de la boîte de la barre de forage			400~5000r/min	Variation continue
	Puissance de l'arbre principal électrique de boîte de tige de forage			5.5kW	Moteur à fréquence variable
	Pouvoir général de la machine			24kW
	Rapport d'étirage de trou de forage			100
	Taille de la table de travail			400×2000
	Arbre hauteur de centre au lit			300mm
Système CNC	GSK Système CNC
Système de refroidissement	Etendue de pression du système de refroidissement		0~8MPa		ajustable
	Etendue du débit du système de refrodissement		63L/min		ajustable
	Précision de filtration		40μm

Structure principale de la machine

Corps de machine

Boîte de tige de forage

Système d'alimentation(Axe Z)

Système de refroidissement

Dispositif de contrôle de température de carburant

Auto chips removal device

Système de lubrification centrale

Système du contrôle du freinage à air

Système support de guidage

Système du support de tige de forage

Gsk Système CNC

Pièces de l'usure

Papier de filtration de boîte de carburant

Vanne de trop plein
