Machine de forage trou profond type gundrill ZSK2103×2×500mm
Accueil » Nos produits » Machine de forage 3/4 » ZSK2103×2×500mm Deep Hole Drilling Machine (Gun Drilling Machine)

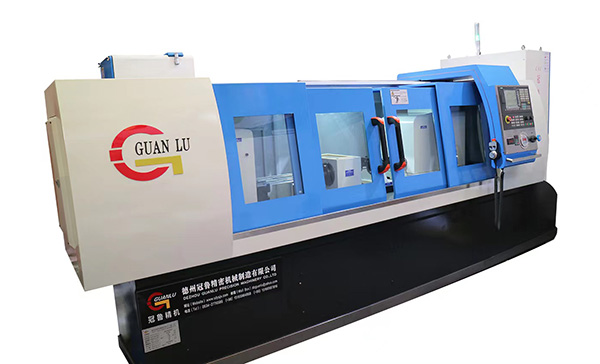

Machine de forage trou profond type gundrill ZSK2103×2×500mm

Machine de forage trou profond type gundrill ZSK2103×2×500mm adopte le type d'usinage gundrill avec foret tournant et alimentation à variation continue. Une structure à arbre double qui peut réaliser simultanément le forage sur deux pièces.

Diamètre du trou: 3mm -30mm

Profondeur du trou profond: 1000mm

Système CNC: GSK of China

Protection complète, machine de refroidissement d'huile, machine d'évacuation automatique des copeaux, système de lubrification automatique.

Broches doubles

Brève machine

Le corps de machine est réalisé par moulage avec une bonne rigidité et une bonne stabilité.

Deep holes screwness accuracy every 1000mm, screwness is less than 1mm.

Procédés d'usinage trou profond sur les pièces à usiner

1. Fixer la pièce à usiner sur des outils de serrage.

2. Démarrage de bague de guidage du support de guidage qui est sous commande du système.

3. Démarrage des pompes à haute pression du système de refroidissement.

4. Démarrage de boîte de tige de forage qui entraîne la rotation du foret.

5. L'entraînement de l'alimentation du foret se réalise à travers du système d'alimentation de l'axe Z.

6. Après le forage sur les positions prévues, le foret sera retiré, le refroidissement sera arrêté et la bague de guidage étanche sera désserrée.

Procédés 2-6, commande CNC

Paramètres principaux de la machine

Spécifications

Paramètres

Remarques

Etendue de fonctionnement

Etendue de diamètre du forage

Φ4~Φ20mm

Forage trou profond

500mm

Espace de la broche

120/180/250mm

Caractéristiques de machine

Axe Z

Etendue de vitesse d'alimentation

5~500mm/min

Variation continue

Etendue de vitesse rapide

3000mm/min

Axe X

Vitesse d’alimentation rapide

1000mm/min

Trajectoire

650mm

Axe Y

Vitesse d’alimentation rapide

2000mm/min

Trajectoire

300mm

Boîte de tige de forage

Etendue de vitesse

800~7000r/min

Variation continue

Puissance de moteur

3KW×2

Moteur à fréquence variable

Portance de machine

200kg

Rapport longueur-diamètre

≤100

Système CNC

FANUC

Système de refroidissement

Etendue de pression du système de refroidissement

1~10MPa

ajustable

Etendue du débit du système de refrodissement

6~100L/min

ajustable

Précision de filtration

20μm

Volume du réservoir d'huile

>1000L

Structure principale de la machine

Corps de machine

Boîte de tige de forage

Système d'alimentation(Axe Z)

Système de refroidissement

Dispositif de contrôle de température de carburant

Auto chips removal device

Système de lubrification centrale

Système du contrôle du freinage à air

Système support de guidage

Système du support de tige de forage

Gsk Système CNC

Pièces de l'usure

Papier de filtration de boîte de carburant

Vanne de trop plein
